Wo die Serienfertigung aufhört, fangen wir an
Auch bei komplizierten Sonderfällen finden wir immer die passende Lösung. Berechnungen und Zeichnungen werden durch unsere Konstrukteure mit Hilfe von CAD-Anlagen erstellt. Anschließend wird das Fahrzeug nach Maß gefertigt oder Umbauten und Einbauten durchgeführt.
Neben den Fahrzeugherstellern zählen zahlreiche Kunden aus den verschiedensten Branchen zu unseren Kunden.
Die nachfolgend dargestellten Fahrzeuge zeigen exemplarisch, wie wir mit bis ins Detail durchdachten Konstruktionen die Anforderungen an die Fahrzeuge umsetzen.
Auf Basis eines Iveco Daily wurde dieses „Röntgenmobil“ konzipiert und gefertigt. Im Fahrzeug verbirgt sich ein vollwertiges Röntgenlabor für die Untersuchung von Patienten.
Der Kofferaufbau in isolierter Segmentbauweise ist in zwei Bereiche aufgeteilt. Im hinteren Bereich befindet sich der Röntgenraum mit einem 400 V / 63 A Thorax-Röntgengerät. Die Wände und die schiebbare Verbindungstür zum Arztraum sind mit Strahlenschutzverkleidungen aus Blei verkleidet.
Die Steuerung der Röntgenanlage erfolgt vom Arztraum, der Platz für bis zu drei Mitarbeitern bietet. Die Daten der Röntgenaufnahmen werden mittels PC, 4 G-Router und spezieller Dachantenne zur Auswertung an den zuständigen Röntgenfacharzt übermittelt.
Klimatisiert werden beide Räume mittels 230 V Klimaanlage mit Wärmepumpentechnologie. Zum Vorheizen der Räume während der Fahrt ist zusätzlich eine 12 V Diesel - Luftstandheizung montiert.
Der Einstieg in das Röntgenmobil erfolgt mittels einer mechanisch ausklappbar und verzinkter Treppe mit einsteckbarem Handlauf und stabiler Schiebetür mit Sichtfenster.
Das Fahrzeug ist u.a. mit einer Hinterachs-Luftfederung, Wirbelstrombremse und einer vollautomatischen 4-Säulen Hubstützenanlage ausgestattet. Der Unterbau ist verzinkt, Hohlraumkonservierung und Unterbodenschutz auf Wachsbasis für das Chassis und den Unterbau sorgen für Langlebigkeit.
4-Säulen Hubstützenanlage
Das durch uns konstruiert und gefertigte Fahrzeug findet seinen Einsatz am Flughafen und wird zur Wartung für die in der Startbahn verbauten Beleuchtung eingesetzt. Das Fahrzeug hat am Heck eine ausziehbare Arbeitshaube mit seitlicher, herunter fahrbarer Abschottung und Heckrollo, so dass ein wettergeschützter Arbeitsraum entsteht. Die Arbeitshaube ist mit diversen Sensoren ausgestattet, so dass bei ausgezogener Arbeitshaube die Geschwindigkeit reduziert wird. Befindet sich beispielsweise ein Mitarbeiter innerhalb der Arbeitshaube, ist es nicht möglich, rückwärts zu fahren.
Für die Versorgung eines Industriesaugers und eines lärmarmen Kompressors ist ein Wechselrichter mit Lithiumionenakkus verbaut, der aus dem 12V-Fahrzeugnetzt ein 220V-Wechselstromnetz erzeugt. Somit kann eine Dauerleistung von 3 KW entnommen werden.
Zur Lagerung von Werkzeugen und Ersatzleuchten sind in dem Fahrzeug Regale und Schräke verbaut. Außerdem ist eine Werkbank mit drehbarem Schraubstock montiert. Die verbaute LED-Beleuchtung sorgt für eine sehr gute Ausleuchtung der Arbeitsbereiche und der Umgebung des Fahrzeugs. Ein Ortungsgerät auf dem Fahrzeugdach zeigt dem Tower, wo sich das Fahrzeug befindet.
ausgezogene Arbeitshaube
ausgezogene Arbeitshaube
Arbeitsraum von innen
Messfahrzeug zur Begutachtung der Fahrbahnbeschaffenheit im nassen Zustand. Das Fahrzeug ist mit seitlichen Aluminium-Rolltoren, einem Wassertank (10.000 Liter) und einem pneumatisch absenkbaren Prüfrad ausgestattet.
LKW mit Ladekran, Schachtbefahrungsanlage und Kofferaufbau. Der LKW wird für Wartungsarbeiten des Emscherkanals eingesetzt. Mit dem Ladekran weden die Beton-Abdeckungen der Schächte abgehoben. Mit der Schachtbefahrungsanlage können die Mitarbeiter bis auf eine Tiefe von 40m in den Schacht fahren. Der Kofferaufbau dient als Lagerraum für Werkzeuge und als Umkleideraum für die Mitarbeiter. Eine in den Aufbau integrierte Wasserversorgung ermöglicht die ordnungsgemäße Reinigung und Desinfizierung.
Pritschenaufbau mit aufstellbaren Seitenwänden und Innenausbau. Dass Fahrzeug wird zur Druckprüfung für Gas und Wasser eingesetzt.

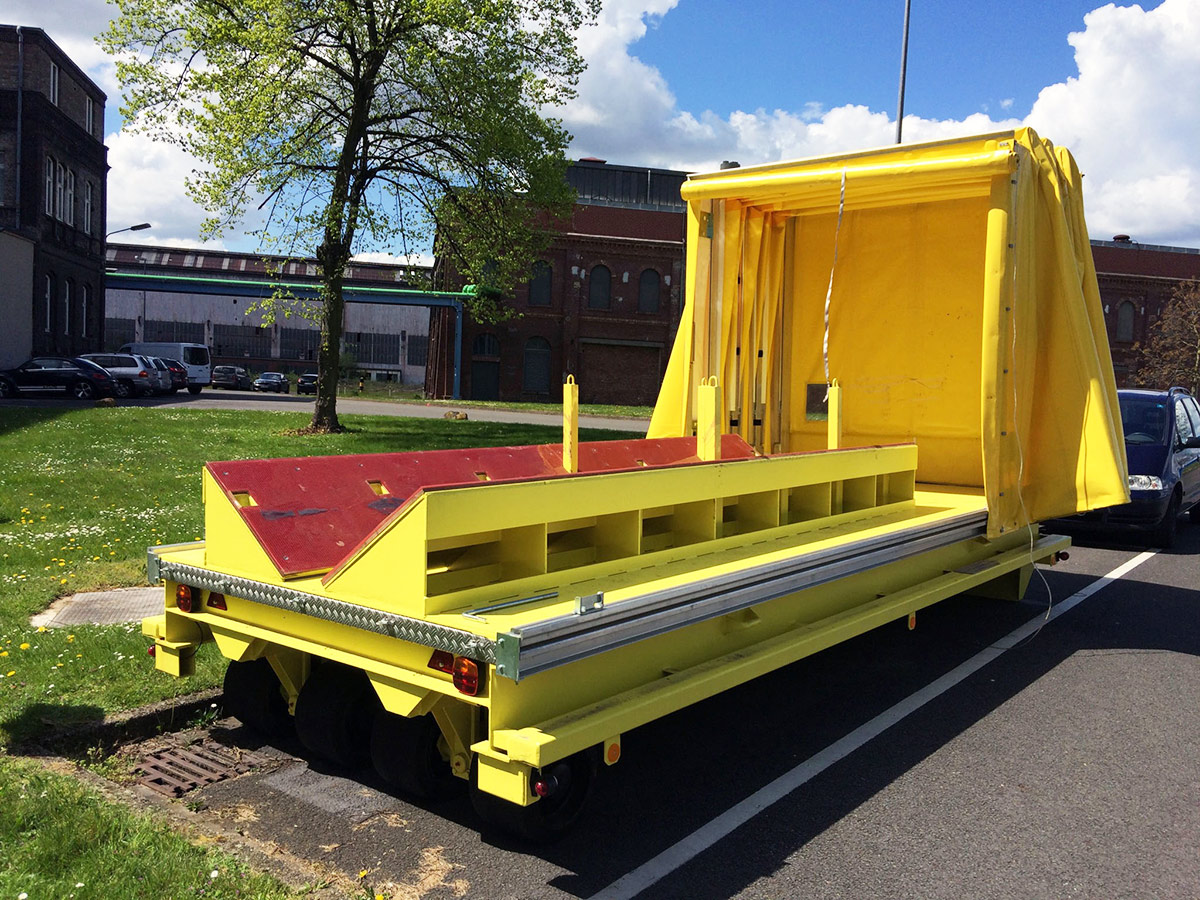

Rollpalette für innerbetriebliche Walzen und Coiltransporte in einem Stahlwerk. Mit Spezial Schiebebügelverdeck.
Wir planen, konstruieren und fertigen individuelle Fahrzeugaufbauten und -einrichtungen nach den Bedürfnissen unserer Kunden. Hier aufgeführt sind einige Beispiele aus dem Bereich Werkstatteinsatzfahrzeuge.
Werkstatteinrichtung
Besonders schmaler Kofferaufbau
Scherentreppe
Sortimo Inneneinrichtung
tiefergelegte Anhängerkupplung zum Schleppen

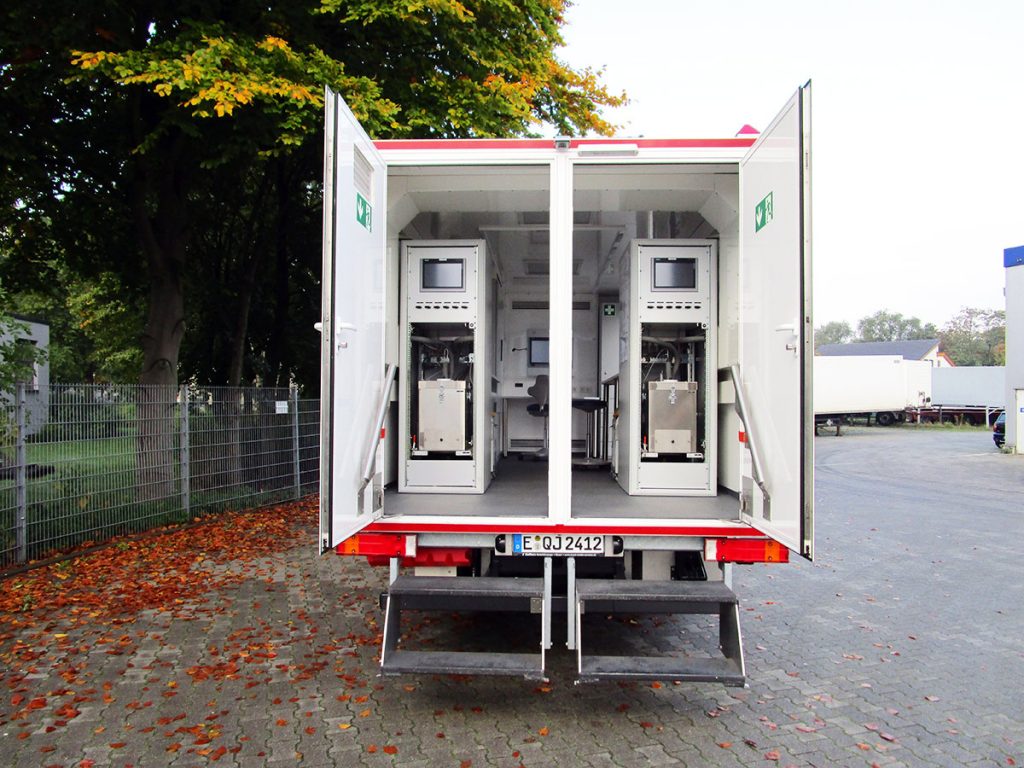

Mobiles Messlabor zur Gasanalyse. Unter anderem mit folgenden Ausstattungsdetails:
Isolierter Kofferaufbau mit diversen Zugangsmöglichkeiten, Prozessorgesteuerte selbstausrichtende hydraulische Abstützanlage für das gesamte Fahrzeug. S P S Steuerung zur Überwachung aller Türen und Treppen, Antistatischer Spezialboden( E S D ) und
Umfeldbeleuchtung in LED-Technik.
